弹性材料Aqualene™和ACE™

弹性材料Aqualene™和ACE™

一种是名为Aqualene™的热固性聚合物。另一种是被称为ACE™（声耦合弹性体）的热塑性聚合物。这两种材料适用于工业超声成像。

Aqualene™和ACE™以二乙烯基烯烃为基础，通过固化过程和添加剂的变化来调整硬度、衰减和声速。由于所使用的成型工艺的不同，也会出现性能变化。成型过程可以是注射成型或压缩或转移成型。成型工艺以及注射压力和注射头温度的变化也是可以改变声学和机械性能的因素。

Aqualene和ACE材料的衰减值与无损检测应用中通常用于折射楔子的一些聚合物相当。只有聚苯乙烯（Rexolite）的衰减值比Aqualene M320低。

ACE EPM400的衰减略高，但与某些版本的HDPE相似，低于聚氨酯、LDPE和聚碳酸酯（Lexan）。

它是一种用于超声检测应用的新型弹性体耦合介质。与通常作为超声探头组成部分的干式耦合介质不同，这种弹性体可以独立于探头使用。这种新型材料的声学阻抗几乎与水相同，而且其衰减系数低于所有其他已记录在册的弹性体和许多塑料。其在无损检测方面的应用如下：

• 柔性耦合垫

• 对薄壁材料进行低回响干接触检测

• 低声速延迟块

使用Aqualene干耦合介质，避免了在多孔材料或耐火材料的表面上施用湿性耦合剂所带来的缺点。这种耦合介质不会被材料吸收，也不会留下污迹。此外，Aqualene还可以作为一种绝热体使用。
我们可以提供多种尺寸和厚度的Aqualene耦合产品，此外，还提供定制的Aqualene耦合产品。

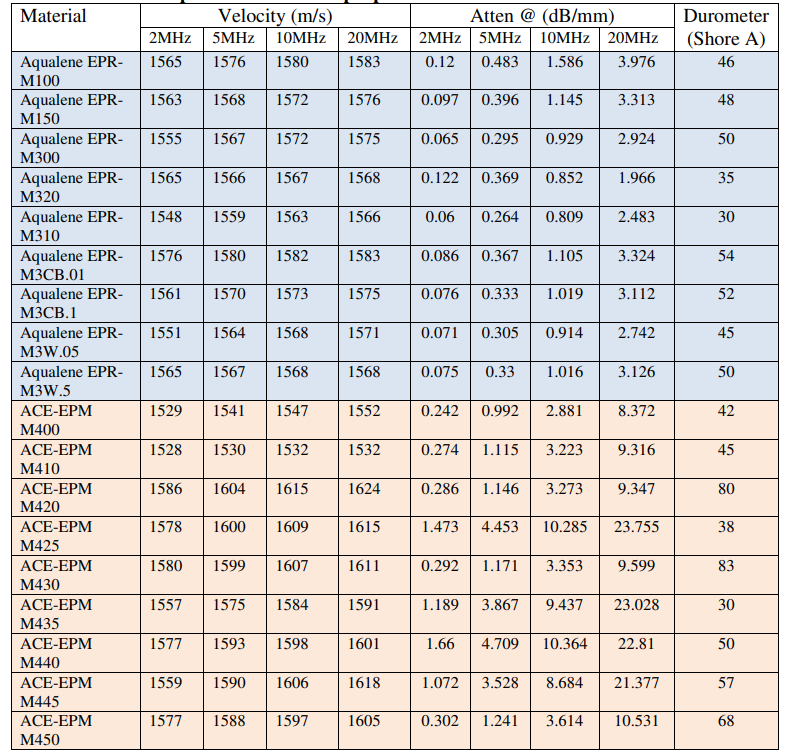

声学特性的比较

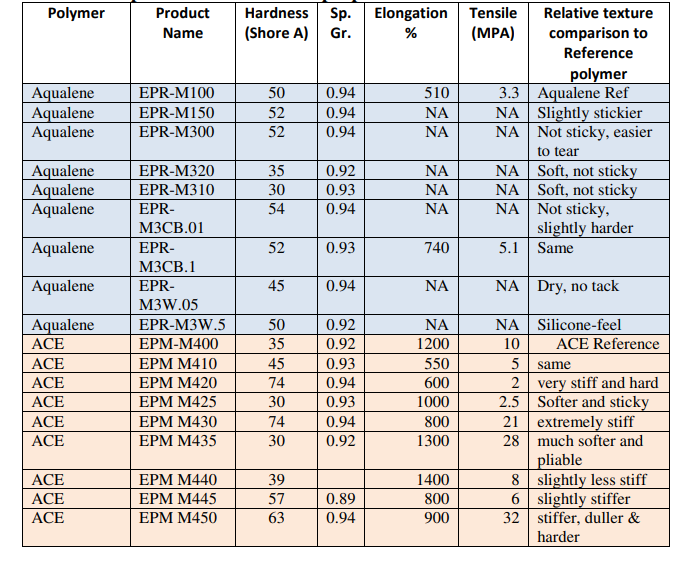

机械性能的比较

弹性材料已经被开发出来，可以对声速和衰减的数值进行微调。配方的声阻抗接近于水的声阻抗。

与水相比，这些材料的衰减较高；然而，与其他用于无损检测的弹性聚合物相比，衰减值相对较低。

由于声学参数与机械参数密切相关，在不检测到另一参数变化的情况下，调整一个参数是很少可能的。

因此，选择一种配方来优化基于一种特性的性能，将不可避免地对其他特性作出妥协。
